Kuvaus

Lähetä kysely

Tuotteen Kuvaus

● Tilanumero: EA32n

● IEC60898-1, IEC60947-2

● Laaja valikoima virtaluokituksia 2A - 32A

● Napojen lukumäärä: 1P+N

● Nimellisjännite: 230/240V~

● Eristysjännite Ui: 500 V

● Nimellisimpulssinkestojännite (1,5/50) Uimp: 4000V

● Suuri katkaisukapasiteetti: 3kA

● Laukaisukäyrä: B, C

● Täysi valikoima lisävarusteita

Johdanto

EA32n-sarjan 1P+N Compact MCB on DPN (Double Pole Neutral) -katkaisin, jota käytetään ylikuormitus- ja oikosulkusuojaukseen valonjakelujärjestelmissä tai moottorinjakelujärjestelmissä. Se on suunniteltu erityisesti pienjännitesähköjärjestelmiin ja toimii periaatteella, että virrankulutus katkaistaan vian sattuessa.

EA32n-sarjan 1P+N Compact MCB soveltuu AC240V 50/60Hz -sovelluksiin ja sen nimellisvirta on jopa 32A. Se tarjoaa kompaktin ja tehokkaan piirisuojauksen erilaisille sähköjärjestelmille.

Tämä katkaisija on EC/EN60898-1-standardin mukainen, mikä varmistaa turvallisuus- ja suorituskykyvaatimusten noudattamisen. Se on myös saanut CE- ja CB-sertifikaatit, mikä vahvistaa sen laatua ja luotettavuutta entisestään.

Yhteenvetona voidaan todeta, että WEAG-tuotemerkin EA32n-sarjan 1P+N Compact MCB on luotettava ja tehokas virtapiirin suojauslaite, joka soveltuu pienjännitesähköjärjestelmiin. Sen noudattaminen kansainvälisten standardien ja sertifikaattien kanssa takaa sen turvallisuuden ja suorituskyvyn.

Ominaisuus

EA32n DPN-tyyppisen MCB:n toimintaperiaate käsittää bimetallinauhan ja sähkömagneettisen kelan. Ylikuormituksen sattuessa bimetallinauha lämpenee ja taipuu, jolloin katkaisija laukeaa. Oikosulun sattuessa sähkömagneettinen käämi muodostaa voimakkaan magneettikentän, joka laukaisee nopeasti katkaisijan.

Tavallisiin katkaisimiin verrattuna EA32n DPN -tyyppisillä MCB:illä on useita etuja ja ainutlaatuisia ominaisuuksia:

● Kompakti koko: DPN-tyyppiset MCB:t ovat pienempiä kuin perinteiset katkaisijat, joten ne sopivat sovelluksiin, joissa tilaa on rajoitetusti.

● Nopeampi laukaisu: EA32n DPN -tyyppiset MCB:t voivat laukeaa nopeammin vian sattuessa, mikä tarjoaa paremman suojan sähkölaitteille ja -järjestelmille.

● Helppo asentaa: EA32n DPN -tyyppiset MCB:t on yleensä helpompi asentaa ja vaihtaa kuin perinteiset katkaisijat, koska niissä on usein pistoke- tai DIN-kiskoasennusvaihtoehtoja.

● Yksinapainen + nolla (SPN) -suojaus: EA32n DPN -tyyppiset MCB:t suojaavat sekä jännitteisiä (vaihe-) että nollajohtimia piirissä, mikä tarjoaa paremman turvallisuuden yksinapaisiin katkaisimiin verrattuna.

● EA32n DPN -tyyppisten MCB:iden yleisiä käyttötapauksia ovat asuin-, kaupalliset ja teollisuussovellukset, joissa vaaditaan suojaa ylivirroilta, oikosuluilta ja muilta sähkövioilla. Niitä käytetään usein yhdessä muiden piirien suojalaitteiden, kuten sulakkeiden tai vikavirtasuojalaitteiden (RCD) kanssa, tarjoamaan kattava suoja sähköjärjestelmille.

Tekniset tiedot

Vakio	IEC/FI60898-1
Nimellisvirta In	2, 4, 6, 10, 16, 20, 25, 32A
Suojaus	Ylivirta ja oikosulku
Matkan tyyppi	Termomagneettinen
puolalaiset	1P+N
Nimellisjännite Ue	230/240V~
Eristysjännite Ui	500V
Nimellistaajuus	50/60 Hz
Nimellinen katkaisukyky	3000A
Energiaa rajoittava luokka	3
Nimellisimpulssinkestojännite (1,5/50) Uimp	4, 000V
Dielektrinen testijännite ind. Taaj. 1 min	2kV
Lämpövapautusominaisuus	(1.{1}}.45) x In
Magneettinen vapautusominaisuus	B: (3-5) x In C: (5-10) x In
Sähköinen käyttöikä	4, 000 Syklit
Mekaaninen käyttöikä	10, 000 Syklit
Koskettimen asennon ilmaisin	Joo

Suojausaste	IP20
Lämpöelementtien asettamisen vertailulämpötila	30 astetta
Ympäristön lämpötila (päivän keskiarvo Alle tai yhtä suuri kuin 35 astetta)	-5 astetta ~+40 astetta , maks. 95% kosteus
Pääteliitäntätyyppi	Kaapeli/pin-tyyppinen virtakisko
Max. kaapelin liittimen koko	16mm2
Max. Kiristysmomentti	1,5 Nm
Asennus	Asennus 35 mm DIN-kiskoon
Yhteys	Ylhäältä ja alhaalta
Pakkausmenetelmä	1P+N
Pakkausmenetelmä	240 kpl

Kysymykset ja vastaukset

K: Mikä on EA32n DPN MCB?

V: EA32nDPN MCB tai Double Pole Neutral Miniature Circuit Breaker on eräänlainen katkaisija, joka suojaa sekä vaihe- että nollajohtimia sähköpiirissä. Se koostuu kahdesta navasta vaihejohtimien katkaisua varten ja lisänapasta nollajohtimen katkaisua varten.

K: Mikä on EA32n DPN MCB:n tarkoitus?

V: EA32n DPN MCB:n tarkoitus on suojata sähköpiirejä ylikuormituksilta ja oikosuluilta. Se valvoo virrankulkua sekä vaihe- että nollajohtimissa ja laukeaa katkaisemaan piirin liiallisen virran tai vian ilmetessä, mikä estää piirin ja liitettyjen laitteiden vaurioitumisen.

K: Mihin jännitteeseen EA32n DPN MCB sopii?

V: EA32n DPN MCB:t soveltuvat tyypillisesti AC-jännitejärjestelmiin, ja erityinen jänniteluokitus voi vaihdella tuotteen mukaan. DPN MCB:iden yleisiä jännitearvoja ovat 230 V , joita käytetään yleisesti asuin- ja kaupallisissa sähköjärjestelmissä.

K: Mikä on EA32n DPN MCB:n nimellisvirta?

V: DPN MCB:n nimellisvirta viittaa enimmäisvirtaan, jonka se voi turvallisesti käsitellä ilman laukaisua. Nimellisvirta voi vaihdella mallin ja valmistajan mukaan. Tyypilliset nimellisvirrat EA32n DPN MCB:ille vaihtelevat muutamasta ampeerista useisiin kymmeniin ampeereihin, kuten 6A, 10A, 16A, 32A.

K: Mitä sovelluksia EA32n DPN MCB:illä on?

V: EA32n DPN MCB:itä käytetään yleisesti asuin- ja kaupallisissa sähköasennuksissa. Ne suojaavat virtapiirejä valaistusjärjestelmiä, pistorasioita, laitteita ja muita sähkökuormia varten. EA32n DPN MCB:t löytyvät usein jakelukeskuksista tai kuluttajayksiköistä, joissa on suojattu useita piirejä.

K: Mitä standardeja EA32n DPN MCB:t noudattavat?

V: EA32n DPN MCB:iden tulee noudattaa asiaankuuluvia kansainvälisiä standardeja turvallisuuden ja suorituskyvyn varmistamiseksi. MCB:iden yhteisiä standardeja ovat IEC/EN 60898-1 ja IEC/EN 60947-2. Näiden standardien noudattaminen varmistaa, että DPN MCB täyttää sähkösuojalaitteita koskevat erityisvaatimukset.

K: Voidaanko EA32n DPN MCB:tä käyttää tasavirtapiireihin?

V: DPN MCB:t on ensisijaisesti suunniteltu käytettäväksi vaihtovirtapiireissä. Ne eivät välttämättä tarjoa riittävää suojaa tasavirtapiireille. Tasavirtapiirin suojaukseen on suositeltavaa käyttää WEAG Brand EA63z, EA80z DC MCB

K: Kuinka EA32n DPN MCB tarjoaa ylikuormitussuojan?

V: EA32n DPN MCB tarjoaa ylikuormitussuojan käyttämällä laitteen sisällä olevaa bimetalliliuskaa. Kun virta ylittää nimellisvirran pidemmän aikaa, bimetallinauha lämpenee ja taipuu, jolloin MCB:n koskettimet avautuvat ja katkaisevat piirin.

K: Kuinka EA32n DPN MCB tarjoaa oikosulkusuojauksen?

V: EA32n DPN MCB:t tarjoavat oikosulkusuojauksen sähkömagneetin avulla. Oikosulun sattuessa MCB:n läpi kulkeva suuri virta synnyttää magneettikentän, joka laukaisee välittömästi sähkömagneetin, erottaen koskettimet ja katkaisee piirin.

K: Voidaanko EA32n DPN MCB nollata manuaalisesti laukaisun jälkeen?

V: EA32n DPN MCB:t on suunniteltu nollautumaan manuaalisesti laukaisun jälkeen. Kun vika on korjattu, käyttäjä voi yksinkertaisesti kytkeä EA32n DPN MCB:n takaisin ON-asentoon palauttaakseen virran piiriin. On kuitenkin tärkeää tunnistaa ja korjata laukaisun syy ennen nollausta sähköjärjestelmän turvallisuuden varmistamiseksi.

K: Mitä eroa on EA32n DPN MCB:n ja yksinapaisen MCB:n välillä?

V: Suurin ero EA32n DPN MCB:n ja yksinapaisen MCB:n välillä on se, että DPN MCB:ssä on ylimääräinen napa nollajohtimen katkaisua varten, kun taas yksinapainen MCB katkaisee vain vaihejohtimen. Tämän ansiosta EA32n DPN MCB voi tarjota suojan sekä vaiheelle että nollalle piirissä.

K: Voidaanko EA32n DPN MCB:tä käyttää yksivaiheisiin piireihin?

V: Kyllä, EA32n DPN MCB:tä voidaan käyttää yksivaiheisissa piireissä. Yksivaiheisissa sovelluksissa vaihejohdin on kytketty DPN MCB:n yhteen napaan, kun taas nollajohdin on kytketty erilliseen nollanapaan. Tämä mahdollistaa piirin molempien johtimien kattavan suojauksen.

K: Voidaanko EA32n DPN MCB:tä käyttää kolmivaihepiireissä?

V: EA32n DPN MCB:t on suunniteltu ensisijaisesti yksivaiheisiin tai jaettuihin vaiheisiin. Kolmivaiheisissa piireissä käytetään yleensä erityyppistä katkaisijaa, kuten kolminapaista EA63 MCB:tä tai kolmivaiheista EA7 MCCB:tä (Molded Case Circuit Breaker), joka suojaa kaikkia kolmea vaihetta.

K: Voidaanko EA32n DPN MCB:tä käyttää sekä valaistukseen että virtapiireihin?

V: Kyllä, EA32n DPN MCB:tä voidaan käyttää sekä valaistukseen että virtapiireihin. Se tarjoaa yleiskäyttöisen suojan erityyppisille sähkökuormille, mukaan lukien valaistuspiirejä, pistorasiat, laitteet ja moottoripiirit.

K: Ovatko EA32n DPN MCB:t herkkiä ympäristön lämpötilalle?

V: EA32n DPN MCB:t on suunniteltu toimimaan tietyllä lämpötila-alueella. Äärimmäiset lämpötilat tämän alueen ulkopuolella voivat vaikuttaa niiden suorituskykyyn. On tärkeää ottaa huomioon ympäristön lämpötilaolosuhteet ja valita EA32n DPN MCB:t, jotka sopivat siihen ympäristöön, johon ne asennetaan.

Suositut Tagit: 1p+n kompakti mcb, Kiina 1p+n kompakti mcb valmistajat, toimittajat

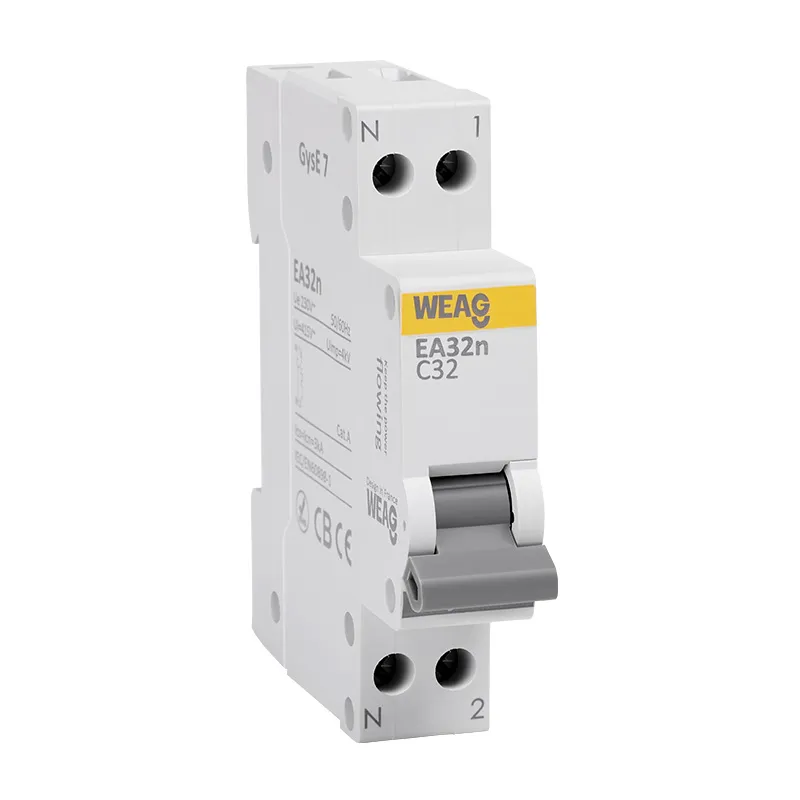

1P+N Compact MCB
