Tuotteen Kuvaus

● Tilanumero: EZ40

● IEC/FI61009-1

● Laaja valikoima virtaluokituksia 6A - 40A

● Napojen lukumäärä: 1P+N, 3P+N (N napa vasemmalla)

● Nimellisherkkyysvirrat I△n: 10, 30, 100, 300 mA

● Nimellinen oikosulkukapasiteetti: 6 kA

● Laukaisukäyrä: B ja C

● Laukaisun tyyppi: (1) Maasulku: Sähkömagneettinen; (2) Ylikuormitus, Oikosulku: Termomagneettinen

● Nimellisjännite: 1P+N: 230/240V~, 3P+N: 400/415V~

● Laukaisutyyppi: AC, A, ASi, F

Johdanto

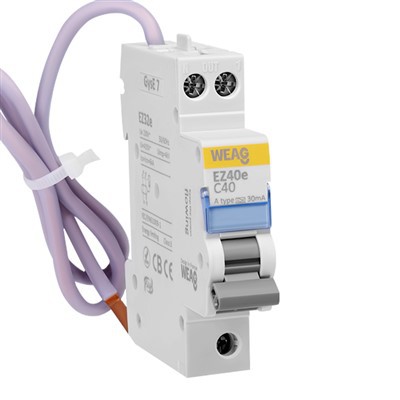

WEAG EZ40 -sarjan 10A 16A 20A 25A 32A 40A 2P 4P RCBO (Residual Current Operated Circuit Breakers) ovat sähkölaitteita, jotka on suunniteltu suojaamaan sähkövikoja, erityisesti maadoitusvikoja ja vuotovirtoja vastaan. Nämä RCBO:t yhdistävät katkaisijan ja vikavirtasuojan (RCD) toiminnot yhdeksi yksiköksi.

"Phase line + nolla + leakage" -suojakatkaisija on erityisesti tarkoitettu käytettäväksi yksivaiheisissa asuinpiireissä, jotka toimivat 50 Hz tai 60 Hz taajuudella ja joiden nimellisjännitealue on 230-400 V. Se on suunniteltu suojaamaan vuotoja, siviilikäyttöisiä sähköisiä ylikuormituksia ja oikosulkuja vastaan.

WEAG EZ40 -sarjan 10A 16A 20A 25A 32A 40A 2P 4P RCBO tarjoaa useita etuja, kuten pienen koon, suuren katkaisukapasiteetin ja mahdollisuuden katkaista samanaikaisesti nollaviiva ja jännitteinen linja. Tämä tarkoittaa, että vian sattuessa sekä nolla- että jännitteelliset johdot irrotetaan. Lisäksi RCBO tarjoaa vuotosuojan jopa jännitteellisen linjan käänteisessä johdotuksessa.

IEC{0}}-standardien noudattaminen varmistaa, että tuote täyttää kansainvälisesti tunnustetut turvallisuus- ja suorituskykyvaatimukset. RCBO:ihin sisällytetty edistynyt tekniikka parantaa entisestään niiden luotettavuutta ja tehokkuutta.

Yhteenvetona voidaan todeta, että WEAG EZ40 -sarjan 10A 16A 20A 25A 32A 40A 2P 4P RCBO ovat kompakteja laitteita, joissa yhdistyvät katkaisijan ja vikavirtalaitteen toiminnot. Ne on suunniteltu suojaamaan maasulkuilta, vuotovirroilta, sähköisiltä ylikuormituksilta ja oikosuluilta yksivaiheisissa asuinpiireissä. Nämä RCBO:t noudattavat IEC{10}}-standardeja ja sisältävät kehittynyttä kansainvälistä teknologiaa luotettavan ja tehokkaan suojan tarjoamiseksi.

Etu

WEAG EZ40 vikavirtasuojakatkaisin:

● Ei tarvetta apuvirtalähteelle, mikä korjaa elektroniikkatuotteiden huonon häiriön kestävyyden ja jännitteenvaihteluherkkyyden puutteet sekä kyvyttömyyden tarjota suojaa nollajohdin irrotettaessa, mikä laajentaa vikavirtasuojauksen soveltamisalaa.

● Suuri nimellinen oikosulkukatkaisukyky, jopa 6 kA.

● Testipiirin dynaaminen ohjaus, joka ei vaurioidu helposti testivastuksen takia.

● Välittömän laukaisun suojamekanismissa on säädettävä rakenne, mikä varmistaa tuotteen välittömän laukaisun tarkkuuden ja luotettavuuden.

● Käyttömekanismi on suunniteltu energian varastointimekanismiksi, jossa dynaaminen kosketin saa jännitteen sulkemisen aikana, mikä mahdollistaa dynaamisen koskettimen nopean sulkemisen ja parantaa sen käyttöikää ja tuotteen katkaisukykyä.

Sovellus

WEAG EZ40:n vikavirtasuojakatkaisijan pääsovellukset suojaamaan sähköiskuvaaroilta ja estämään maadoitusvikojen tai vuotovirtojen aiheuttamia sähköpaloja. Niitä käytetään yleisesti asuin-, liike- ja teollisuussähköasennuksissa. Tässä on joitain tiettyjä sovelluksia, joissa WEAG EZ40 RCBO:ita käytetään yleisesti:

● Asuinrakennukset: WEAG EZ40 RCBO:ta käytetään laajalti kodeissa ja kerrostaloissa suojaamaan sähköpiirejä. Ne asennetaan tyypillisesti jakelukeskuksiin tai kuluttajayksiköihin yksittäisten virtapiirien, kuten valaistuksen, pistorasian ja keittiön laitteiden, suojaamiseksi.

● Liikerakennukset: kaupallisiin tiloihin asennetaan WEAG EZ40 RCBO:t suojaamaan eri sähkölaitteita ja -järjestelmiä käyttäviä piirejä. Niitä käytetään yleisesti toimistoissa, vähittäiskaupoissa, hotelleissa ja muissa kaupallisissa tiloissa.

● Teollisuusasennukset: WEAG EZ40 RCBO:t teollisuusympäristöissä, joissa käytetään sähkölaitteita ja koneita. Ne on asennettu suojaamaan raskaiden koneiden, moottoreiden ja muiden teollisuuslaitteiden virtapiirejä.

● Ulkoasennukset: Ulkokäyttöön suunniteltuja WEAG EZ40 RCBO:ita käytetään esimerkiksi ulkovalaistuksessa, puutarhan sähköpistorasioissa ja uima-altaissa. Nämä RCBO:t on suunniteltu kestämään ulkoolosuhteet, mukaan lukien kosteus ja pöly.

● Erikoislaitteet: WEAG EZ40 RCBO:ita käytetään myös suojaamaan tietyntyyppisiä laitteita tai sovelluksia, jotka vaativat lisäturvatoimenpiteitä. Esimerkkejä ovat lääketieteelliset laitteet, tietokeskukset, laboratoriolaitteet ja herkät elektroniset laitteet.

Tekniset tiedot

Vakio	IEC/FI61009-1
Suojaus	Maasulku, Ylivirta, Oikosulku
Matkan tyyppi	Maavika: Sähkömagneettinen
Matkan tyyppi	Ylikuormitus, Oikosulku: Termomagneettinen
Suojaustyyppi (sähkövuoto)	AC, A
pylväiden lukumäärä	2P (1P+N), 4P (3P+N), N napa vasemmalla
Nimellisvirta (In)	6, 10, 16, 25, 32, 40A
Nimellinen oikosulkukapasiteetti	6000A
Lämpövapautusvirta	(1.{1}}.45) In
Magneettinen vapautusvirta	B-tyyppi: 3-5 In; C-tyyppi: 5-10 In
Energiarajoitusluokka	3
Nimellisherkkyysvirrat (I△n)	10, 30, 100, 300 mA
Nimellinen jäännösvalmistus- ja katkaisukapasiteetti (I△m)	500A (pienempi tai yhtä suuri kuin 50A)
Nimellisjännite Ue	1P+N: 230/240V~, 3P+N: 400/415V~
Nimelliseristysjännite (Ui)	500V
Nimellistaajuus	50/60 Hz
Oikosulkuvirta lnc=l△c	6kA
Nimellisimpulssi kestää jännitteen (1,5/50) Uimp	4000V
Nimellisvikavirta	0.5I△n

Sähköinen käyttöikä	2, 000 Syklit
Mekaaninen käyttöikä	4, 000 Syklit
Suojausluokka	Suora asennus	Jakelulaatikossa
	IP20	IP40
Ympäristön lämpötila	-25 astetta +40 asteeseen
Säilytyslämpötila	-25 astetta +60 asteeseen
Johdon koko	Kupari/kova lanka	Johdon/vanteen liittimet
	1-25mm2	1-16mm2
Pääteliitäntätyyppi	Kaapeli/nastatyyppinen virtakisko/haarukkatyyppinen virtakisko
Max. kiristysmomentti	2,5 Nm
Asennus	Asennus 35 mm DIN-kiskoon
Yhteys	Ylhäältä ja alhaalta
Pakkaustiedot	1+N	3+N
	120 kpl/CTN	60 kpl/CTN

Kysymykset ja vastaukset

K: Mikä on EZ40 RCBO?

V: EZ40 RCBO eli Residual Current Operated Circuit Breaker on sähkölaite, joka yhdistää katkaisijan ja vikavirtasuojan (RCD) toiminnot yhdeksi yksiköksi. Se tarjoaa suojan sähkövikoja, erityisesti maadoitusvikoja tai vuotovirtoja vastaan.

K: Kuinka EZ40 RCBO toimii?

V: EZ40 RCBO valvoo piirin läpi kulkevaa virtaa. Jos se havaitsee epätasapainon vaihe- ja nollajohtimien välillä, mikä osoittaa maasulun tai vuotovirran, se katkaisee piirin nopeasti estääkseen sähköiskun tai laitteiden vaurioitumisen.

K: Mitä etuja EZ40 RCBO:n käytöstä on?

V: EZ40 RCBO:t tarjoavat useita etuja, mukaan lukien:
● Yhdistetty suojaus: Ne tarjoavat sekä katkaisijan että vikavirtasuojan yhdessä laitteessa.
● Parannettu turvallisuus: Ne katkaisevat virtapiirin nopeasti maavikojen tai vuotovirtojen sattuessa, mikä vähentää sähköiskun vaaraa.
● Joustavuus: Ne voidaan asentaa erilaisiin sähköjärjestelmiin ja -kokoonpanoihin.
● Kompakti koko: Niiden koko on pienempi kuin erilliset katkaisijat ja vikavirtasuojat.
● Selektiivinen laukaisu: Ne voidaan laukaista selektiivisesti, jolloin tietyt piirit voidaan eristää vaikuttamatta muuhun asennukseen.

K: Missä EZ40 RCBO:ita käytetään yleisesti?

V: EZ40 RCBO:ita käytetään yleisesti asuin-, kaupallisissa ja teollisissa sovelluksissa. Niitä käytetään usein sähkönjakelutauluissa, suojapiireissä, kuten valaistuksessa, pistorasioissa ja laitteissa.

K: Kuinka valitset EZ40 RCBO:n tiettyyn sovellukseen?

V: Kun valitset EZ40 RCBO:ta, ota huomioon tekijöitä, kuten piirin nimellisvirta ja jännite, suojattavan kuorman tyyppi ja alueesi erityisvaatimukset tai määräykset. On tärkeää tutustua WEAG:n spesifikaatioihin ja ohjeisiin oikean valinnan ja asennuksen kannalta.

K: Voidaanko EZ40 RCBO:ta käyttää tavallisen katkaisijan korvikkeena?

V: Kyllä, EZ40 RCBO:ta voidaan yleensä käyttää suorana korvaajana tavalliselle katkaisijalle, joka tarjoaa sekä piirin suojauksen että vikavirtasuojan yhdessä laitteessa. On kuitenkin erittäin tärkeää varmistaa yhteensopivuus ja noudattaa WEAG:n ohjeita asennuksen aikana.

K: Mitä eroa on EZ40 RCBO:n ja RCD/RCCB:n välillä?

V: EZ40 RCBO yhdistää katkaisijan ja vikavirtasuojan (RCD/RCCB) toiminnot yhdeksi yksiköksi. Se tarjoaa sekä ylikuormitus- ja oikosulkusuojan (kuten katkaisija) että suojan maadoitusvikoja tai vuotovirtoja vastaan (kuten RCD/RCCB). Sitä vastoin RCD/RCCB tarjoaa suojan vain maadoitusvikoja tai vuotovirtoja vastaan.

K: Kuinka EZ40 RCBO havaitsee maadoitusvirheet tai vuotovirrat?

V: EZ40 RCBO havaitsee maadoitusvirheet tai vuotovirrat tarkkailemalla jatkuvasti virtaa sekä vaihe- että nollajohtimissa. Jos se havaitsee epätasapainon näiden kahden virran välillä, se laukeaa nopeasti ja katkaisee piirin.

K: Mitä eroa on EZ40 RCBO:n ja EA63s/EA63/EB63 MCB:n välillä?

V: EZ40 RCBO tarjoaa sekä ylikuormitus- ja oikosulkusuojauksen että suojan maasulkuilta tai vuotovirroilta. Sitä vastoin EA63s/EA63/EB63 MCB (Miniature Circuit Breaker) tarjoaa vain ylikuormitus- ja oikosulkusuojauksen. EZ40 RCBO on pohjimmiltaan MCB yhdistettynä RCD/RCCB:hen.

K: Voiko EZ40 RCBO:n nollata sen laukeamisen jälkeen?

V: Kyllä, EZ40 RCBO:issa on nollaustoiminto, jonka avulla ne voidaan nollata manuaalisesti laukaisun jälkeen. On kuitenkin tärkeää tutkia ja ratkaista matkan syy ennen nollausta sähköjärjestelmän turvallisuuden varmistamiseksi.

K: Ovatko EZ40 RCBO:t herkkiä pienille vuotovirroille?

V: Kyllä, EZ40 RCBO:t on suunniteltu herkkiä pienille vuotovirroille, tyypillisesti muutaman milliampeerin (mA) alueella. Tämä herkkyys varmistaa, että pienetkin maadoitukset tai vuotovirrat havaitaan ja piiri katkeaa nopeasti.

K: Voidaanko EZ40 RCBO:ta käyttää sekä yksivaiheisissa että kolmivaiheisissa järjestelmissä?

V: Kyllä, EZ40 RCBO:ita on saatavana käytettäväksi sekä yksivaiheisissa että kolmivaiheisissa sähköjärjestelmissä. On tärkeää valita sopiva EZ40 RCBO -malli erityisten järjestelmävaatimusten perusteella.

K: Voidaanko useita EZ40 RCBO:ita asentaa yhteen jakelukeskukseen?

V: Kyllä, useita EZ40 RCBO:ita voidaan asentaa yhteen jakolevyyn suojaamaan eri piirejä erikseen. Tämä mahdollistaa valikoivan laukaisun ja tiettyjen piirien eristämisen vian sattuessa.

K: Soveltuvatko EZ40 RCBO:t ulkoasennuksiin?

V: EZ40 RCBO:t on suunniteltu ulkoasennuksiin, ja niissä on erityisluokitukset tai vedenpitävät kotelot, jotka suojaavat ympäristötekijöiltä, kuten kosteudelta, pölyltä ja lämpötilan vaihteluilta.
